RF Quick Calcs é um aplicativo mobile nativo (Android) projetado para oferecer a engenheiros, técnicos e entusiastas de Radiofrequência (RF) e Telecomunicações um conjunto de calculadoras e conversores de campo e bancada rápidos, precisos e 100% offline.
🚀 Funcionalidades

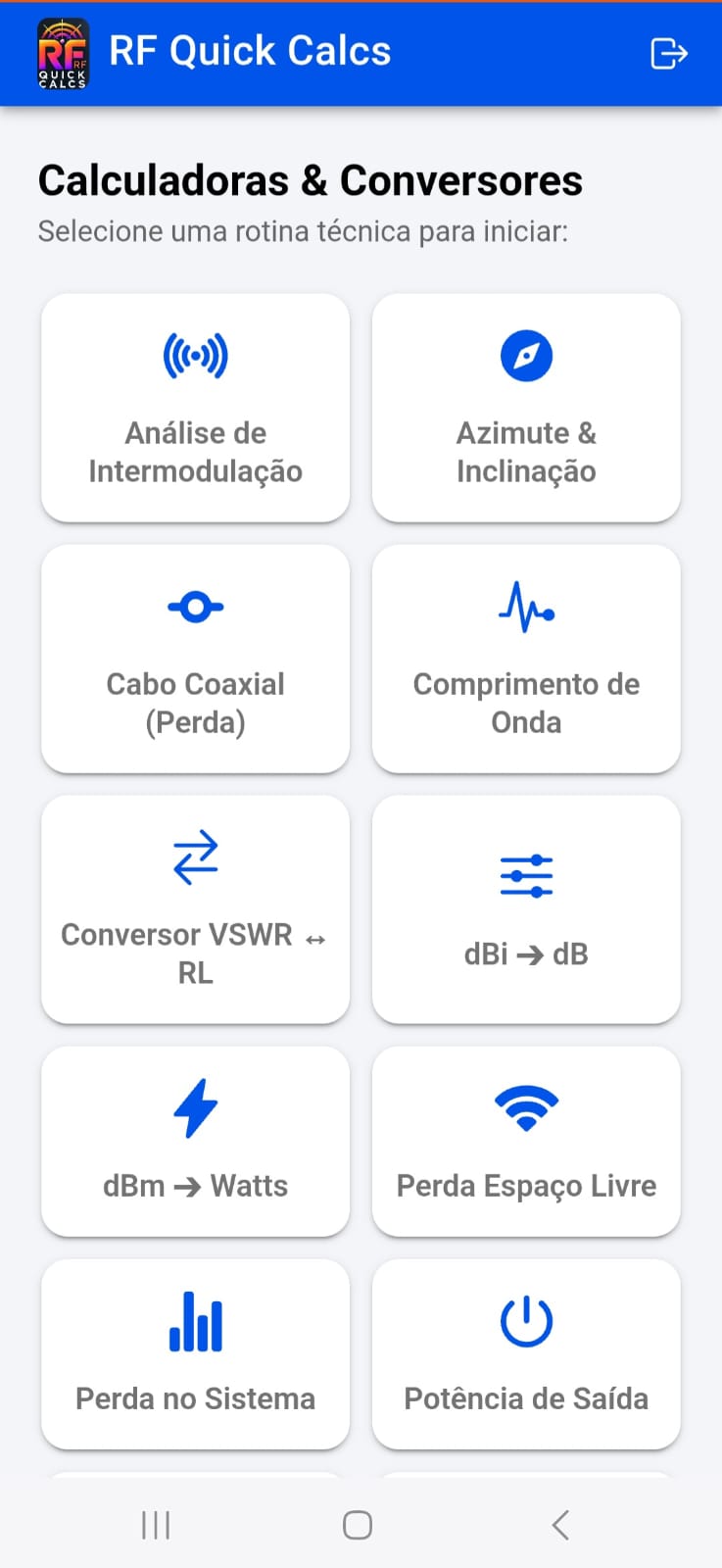

O aplicativo reúne as rotinas de cálculo mais comuns do dia a dia da engenharia de RF:
🔗 Linhas de Transmissão & Cabos

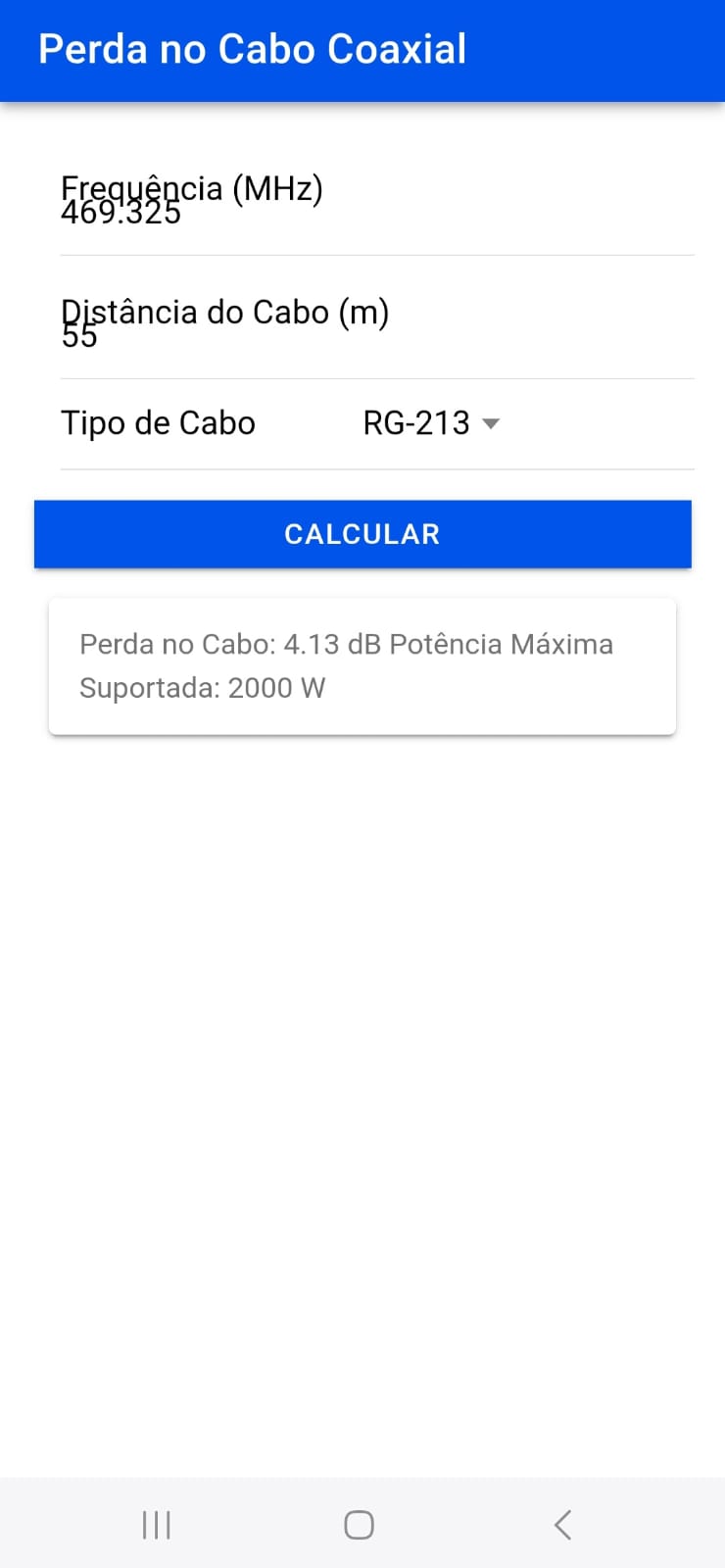

- Perda em Cabo Coaxial: Cálculo de atenuação (dB) e potência máxima suportada com base na frequência (MHz), comprimento (m) e modelo do cabo (ex: RG-213, LMR400).
- Conversor VSWR ↔ Return Loss (RL): Avaliação de taxa de onda estacionária e perda de retorno para casamento de impedância.
⚡ Conversores de Potência & Unidades
- dBm ↔ Watts: Conversão bidirecional de níveis de potência.
- dBi ↔ dB: Relação de ganho de antenas e referências técnicas.
📡 Antenas & Propagação
- Perda no Espaço Livre (FSPL): Estimativa da atenuação do sinal no enlace com base na distância e frequência.
- Azimute & Inclinação (Tilt): Ajuste e orientação de antenas setoriais de cobertura ou enlaces diretos.
- Comprimento de Onda (λ): Determinação exata do comprimento de onda para qualquer frequência.
📊 Análise de Sistema
- Análise de Intermodulação: Identificação de potenciais produtos de intermodulação.
- Perda no Sistema & Potência de Saída: Balanço de potência ponto a ponto da cadeia de RF.
Baixar APK
O RF Field Route é uma ferramenta de planejamento, simulação e dimensionamento de enlaces de radiofrequência (Ponto a Ponto). Desenvolvido para engenheiros, projetistas e técnicos de telecomunicações, o aplicativo permite calcular os principais parâmetros de transmissão e visualizar o perfil de visada com análise de obstrução por relevo e Zona de Fresnel.
🚀 Funcionalidades Principais
📊 Cálculos de Link Budget Completo
- Distância Total: Cálculo automático com base nas coordenadas GPS.
- Sinal Recebido (RSL): Nível de sinal previsto na recepção.
- Margem de Fading (Margem de Desvanecimento): Avaliação de estabilidade do link.
- EIRP (Potência Efetiva Radiada Isotropicamente): Potência total emitida pela antena.
- Perda no Espaço Livre (FSPL): Atenuação da onda no trajeto.
🗺️ Mapeamento Interativo e Relevo

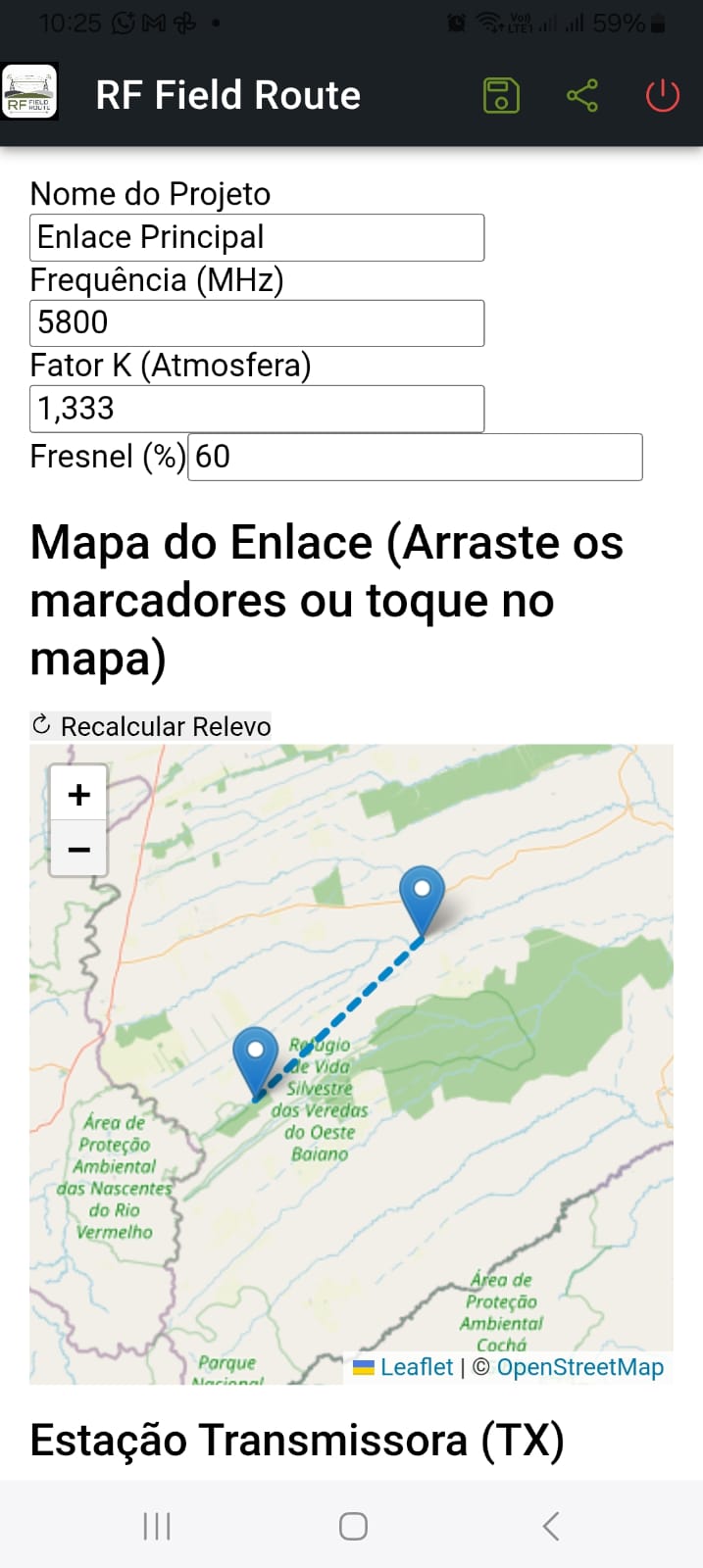

- Posicionamento de estações (TX / RX) diretamente no mapa via marcadores arrastáveis ou toque.
- Integração com mapas interativos (OpenStreetMap / Leaflet).
- Recálculo e análise do perfil topográfico e terreno entre os pontos.
🌐 Análise da Zona de Fresnel
- Configuração da porção livre da Zona de Fresnel (ex: 60%).
- Ajuste de parâmetros atmosféricos através do Fator K.
📄 Geração e Compartilhamento de Relatórios
- Exportação de relatórios técnicos detalhados em PDF.
- Salvamento local dos relatórios gerados.
- Compartilhamento facilitado via aplicativos de mensagem, e-mail ou armazenamento em nuvem.
🛠️ Parâmetros de Entrada
Para a realização dos cálculos, o aplicativo utiliza as seguintes variáveis técnicas configuráveis pelo usuário:
| Categoria |
Campo de Entrada |
Unidade |
Descrição |
| Geral |
Nome do Projeto |
Texto |
Identificação do enlace |
| Frequência |
MHz |
Frequência de operação da onda |
| Fator K |
Adimensional |
Fator de refração atmosférica (padrão: 1,333) |
| Fresnel |
% |
Porcentagem mínima de desobstrução desejada |
| Estações (TX/RX) |
Latitude / Longitude |
Graus decimais |
Coordenadas geográficas das torres |
| Altura da Torre |
Metros (m) |
Altura das antenas em relação ao solo |
| Sensibilidade RX |
dBm |
Limiar mínimo de recepção do rádio |
| Ganho da Antena |
dBi |
Ganho da antena |
| Perda no Cabo |
dB |
Perdas em cabos e conectores |
📊 Fórmulas e Cálculos Utilizados
O motor de cálculo do aplicativo aplica os seguintes conceitos de telecomunicações:
- Free Space Path Loss (FSPL):
$$FSPL (dB) = 32.44 + 20 \log_{10}(d_{km}) + 20 \log_{10}(f_{MHz})$$
- EIRP (Equivalent Isotropically Radiated Power):
$$EIRP (dBm) = P_{TX} + G_{TX} - L_{TX}$$
- Sinal Recebido (RSL - Received Signal Level):
$$RSL (dBm) = EIRP - FSPL + G_{RX} - L_{RX}$$
- Margem de Fading:
$$\text{Margem } (dB) = RSL - \text{Sensibilidade}_{RX}$$
📱 Como Usar
- Defina os dados gerais: Insira a frequência do link, o fator K desejado e a porcentagem da Zona de Fresnel.
- Defina a localização: Arraste os marcadores no mapa interativo ou insira diretamente as coordenadas de Latitude e Longitude das estações TX e RX.
- Configure as estações: Informe a altura das torres, ganho das antenas, perdas de cabos e sensibilidade dos receptores.
- Calcule o Enlace: Toque no botão Calcular Simulação do Enlace.

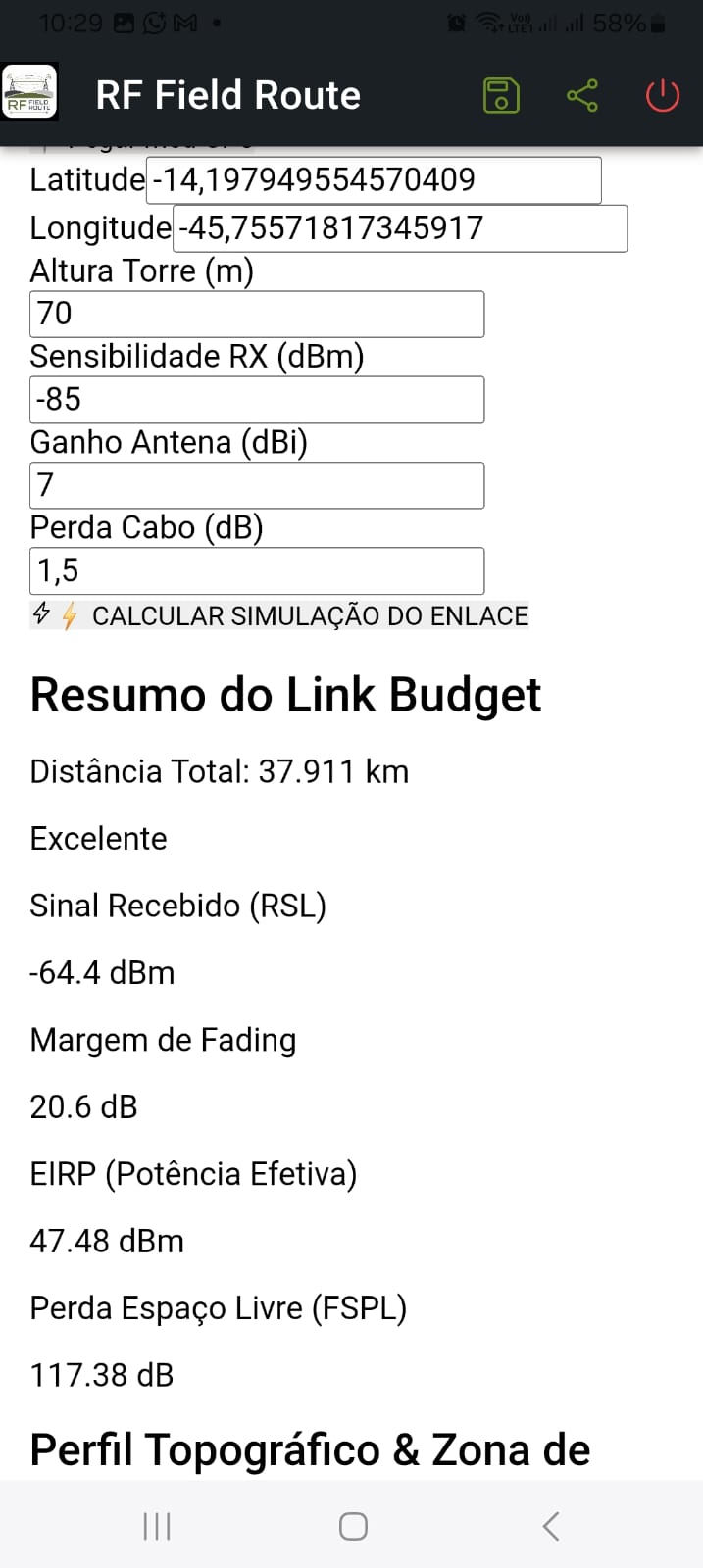

- Analise os resultados: Visualize os valores de RSL, FSPL, Margem e a indicação gráfica do relevo e visada.
- Exporte/Compartilhe: Clique nos ícones da barra superior para salvar ou compartilhar o relatório em formato PDF.
Baixar APK
